电路接线

_Gn!
在进行编码实现PC13点灯之前，首先需要使用ST-LINK仿真器将STM32F103C8T6最小系统板和电脑链接到一起。
具体的接线方式，如下图所示：
需要注意几个细节：
最小系统板连接ST-LINK的四个针脚，板子上的丝印可能会有名称上的不同，但本质上没有区别。以下丝印名称的意义都是一致的：
四个针脚从上到下：
GND --- G
SWCLK --- DCLK --- CLK
SWDIO --- DIO -- SWIO
3.3 --- 3V3 --- 3.3V
ST-LINK仿真器上我们所需的四个针脚是：SWCLK、SWDIO、GND、3.3V。只需要找到这四个针脚，然后按照图中的方式和最小系统板链接即可。无需在意你手中的ST-LINK针脚顺序是否和图中一致。
不要在意图中线的颜色，只要将对应位置的针脚用母对母杜邦线连接起来就可以了。重要的是对应针脚按名称连接起来，颜色不重要，针脚位置也不重要。
连线的时候要细心一点，连错了肯定做不成功实验。
验证接线是否正确：

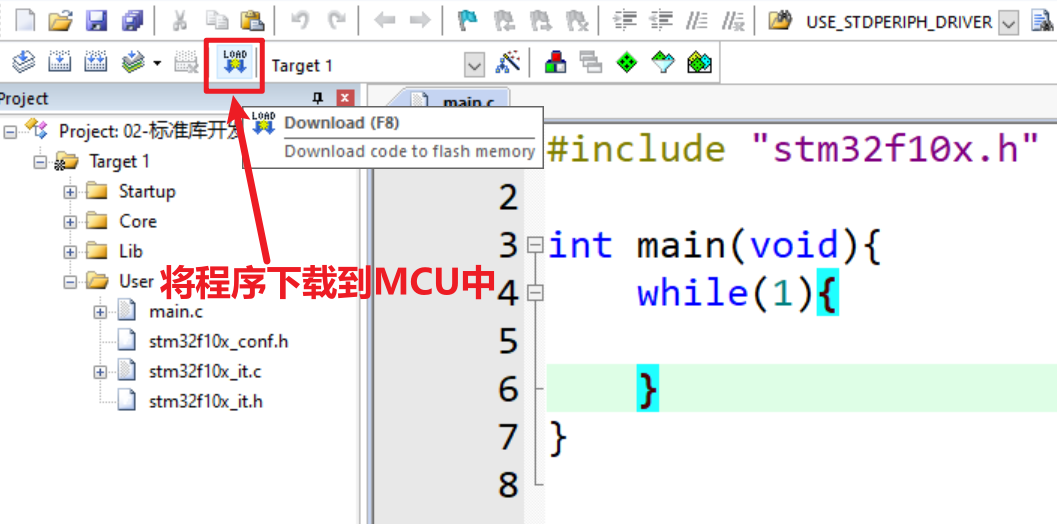

如果接线是成功的，最小系统板的PWR电源指示灯会常亮。除此之外，你还可以打开你的标准库模板工程，尝试向MCU中烧录一个空的程序。
如下图所示：
若烧录成功，没有报错，则说明连续成功了。（由于烧录了一个空程序，烧录完成后PC13指示灯会熄灭）

思路分析

_Gn!
一般来说，使用GPIO操作外设时，基本的步骤有三个：
开启GPIO时钟。
在STM32微控制器中，为了降低功耗，默认情况下大部分外设的时钟是关闭的。开启时钟是使用 GPIO 或其他外设的前提，只有在时钟开启后，才能对相应的 GPIO 端口或外设进行操作。
关于时钟我们后面课程会详细讲，本着入门不增加负担的考虑，这里不详细讲时钟了。
可以把时钟简单理解成一个节拍器，为 STM32 里的外设提供工作节奏。只有时钟打开了，外设们才知道如何工作。
或者你可以将时钟开启，理解成"给外设供电、或者心脏给人体的某个需要使用的部分供血"。
总之，对于大多数片内外设的使用，手动开启时钟都是第一步。
配置引脚工作模式。根据需求为引脚配置不同的工作模式。
控制引脚电平。根据需求来控制引脚的电平，从而实现功能。

库函数讲解

_Gn!
为了点亮PC13指示灯，我们就需要完成上述三个步骤，每一个步骤都有一个封装好的库函数使用，它们分别是：
RCC_APB2PeriphClockCmd函数
GPIO_Init函数
GPIO_WriteBit函数
下面逐一介绍这三个函数。
小Tips：
第一次见到STM32的外设标准库函数，肯定会觉得它们的命名很古怪，和传统C语言函数的命名风格很不同。
之所以这么设计，其原因是为了与C 语言标准库做出区分，让开发者一眼就能看出是在使用 STM32 标准库函数，而不是 C 语言标准库函数，提高代码的可读性和可维护性。

RCC_APB2PeriphClockCmd函数

_Gn!

我们需要做的第一步是开启时钟，开启外设时钟。

PC13引脚属于GPIOC外设，而GPIOC又挂载在APB2外设总线上，所以我们使用的库函数就是RCC_APB2PeriphClockCmd函数。

其函数声明如下：


xxxxxxxxxx
1
1
void RCC_APB2PeriphClockCmd(uint32_t RCC_APB2Periph, FunctionalState NewState);

函数没有返回值，所以只需要弄明白它的参数即可。

解释一下形参：

RCC_APB2Periph形参：

这是一个uint32_t类型的参数，用来指定要操作的 APB2 总线上的外设。

该参数的取值不需要手动给定一个无符号数，标准库中已经给出了各种外设的宏定义供程序员使用。

打开标准库头文件stm32f10x_rcc.h，Ctrl + F搜索字符串"RCC_APB2Periph"，就可以找到下图内容：

APB2外设宏定义-图

想要打开某个外设时钟，就将对应的宏定义作为参数传递进去。

把上面的十六进制无符号数，全部转换成二进制（用0b开头），如下所示：


xxxxxxxxxx
9
1
#define RCC_APB2Periph_AFIO              ((uint32_t)0b0000000000000000000000000000000001)
2
#define RCC_APB2Periph_GPIOA             ((uint32_t)0b0000000000000000000000000000000100)
3
#define RCC_APB2Periph_GPIOB             ((uint32_t)0b0000000000000000000000000000001000)
4
#define RCC_APB2Periph_GPIOC             ((uint32_t)0b0000000000000000000000000000010000)
5
#define RCC_APB2Periph_GPIOD             ((uint32_t)0b0000000000000000000000000000100000)
6
#define RCC_APB2Periph_GPIOE             ((uint32_t)0b0000000000000000000000000001000000)
7
#define RCC_APB2Periph_GPIOF             ((uint32_t)0b0000000000000000000000000010000000)
8
#define RCC_APB2Periph_GPIOG             ((uint32_t)0b0000000000000000000000000100000000)
9
.....

所以若想要一次性开启多个APB2外设时钟，只需要用"|"按位或运算符连接多个宏定义就可以了。

NewState形参：

这是一个 FunctionalState 类型的参数，用于指定要对上述指定的外设执行的操作，它可以取两个值：

ENABLE：开启指定外设的时钟。
DISABLE：关闭指定外设的时钟。

FunctionalState实际上是一个枚举类型，它的定义可以在头文件stm32f10x.h中找到。如下：


xxxxxxxxxx
1
1
typedef enum {DISABLE = 0, ENABLE =!DISABLE} FunctionalState;

其实ENABLE就是1，就是true；DISABLE就是0，就是false。

FunctionalState 这个枚举类型，在STM32的库函数编程中，是很常见的，常用于表示各种功能的开关。

ENABLE用于开启，DISABLE用于关闭。

附录: 时钟是什么？

_Gn!
时钟是STM32单片机的核心概念，是一个复杂且重要的功能。但是在课程入门阶段，我们暂时抛开时钟系统的复杂性，简单了解一下并使用时钟。
时钟的基本概念：
时钟基于STM32单片机，就相当于心脏基于人体。
时钟为嵌入式系统的设备提供 “心跳”，为所有硬件外设（如 GPIO、串口、定时器等）提供稳定且同步的工作节奏。就像人类需要心跳维持生命活动一样，STM32 芯片内部的各种功能模块也需要时钟信号驱动才能正常工作。
为什么需要时钟？
时钟发送的时钟信号可以类比乐队指挥的节拍，它可以确保所有硬件模块按统一节奏工作，这在通信中尤为重要。
除此之外，时钟信号的频率高低还决定了STM32外设的运行速度。
比如GPIO引脚的输出速度，引脚输出速度越快意味着：引脚能够更快地建立起稳定的高电平信号，也能更快的切换到低电平输出状态。当然功耗也就越高。
再比如通信中传输数据的速度，也是依靠时钟频率来决定的。
时钟信号的频率是多少？
STM32F103C8T6 的主时钟频率是72MHZ，再基于分频操作，不同外设上所使用的时钟频率是不同的。
比如：
APB2外设总线的最大时钟频率也是72MHZ，也就是不分频。
APB1外设总线的最大时钟频率是36MHZ，也就是2分频。
这也是我们前面说过APB2总线的性能更高的原因。
为什么要开启时钟？
为了最大化的节省系统功耗，STM32 的外设默认处于时钟关闭状态。所以在使用单片机的外设时，第一步往往都需要开启此外设的时钟。
而且由于外设挂载的总线不同，开启外设时钟的库函数也会有所不同。
总之：时钟是单片机外设运行的基础，使用某个外设前都需要开启对应时钟，相当于"供血"。
补充：哪些外设在使用的时候，是不需要手动开启时钟呢？_RoRdOg
不需要手动开启时钟的外设主要分两种情况：
外设自身就属于内核的一部分，而不是挂载在外部总线上（严格来说它们不算"外设"），它们自然就不需要手动开启时钟。这种例子只有两个：
嵌套向量中断控制器（NVIC），用于配置管理系统中的中断。
系统滴答定时器（SysTick），是一个简易的系统定时器。
系统启动时，会自动开启时钟的外设。这种情况就多一些，最典型的例子就是：复位和时钟控制器（RCC），本身就用于管理系统中外设时钟的开启关闭，它自己的始终当然是默认开启的。
这些内容在后续的课程中，我们会慢慢涉及，大家暂时先了解一下即可。

GPIO_Init函数

_Gn!
GPIO_Init 是 STM32 标准外设库中用于初始化 GPIO 引脚的重要函数，通过这个函数你可以配置引脚的工作模式和输出速度。
其函数声明如下：
xxxxxxxxxx
1
1
void GPIO_Init(GPIO_TypeDef* GPIOx, GPIO_InitTypeDef* GPIO_InitStruct);
函数没有返回值，所以只需要弄明白它的参数即可。
解释一下形参：
GPIOx形参：
这是一个指向 GPIO_TypeDef 结构体的指针，用于指定要初始化的 GPIO 端口。
这个参数的传递，并不需要程序员去慢慢创建GPIO_TypeDef结构体对象，再传递结构体对象指针。‘

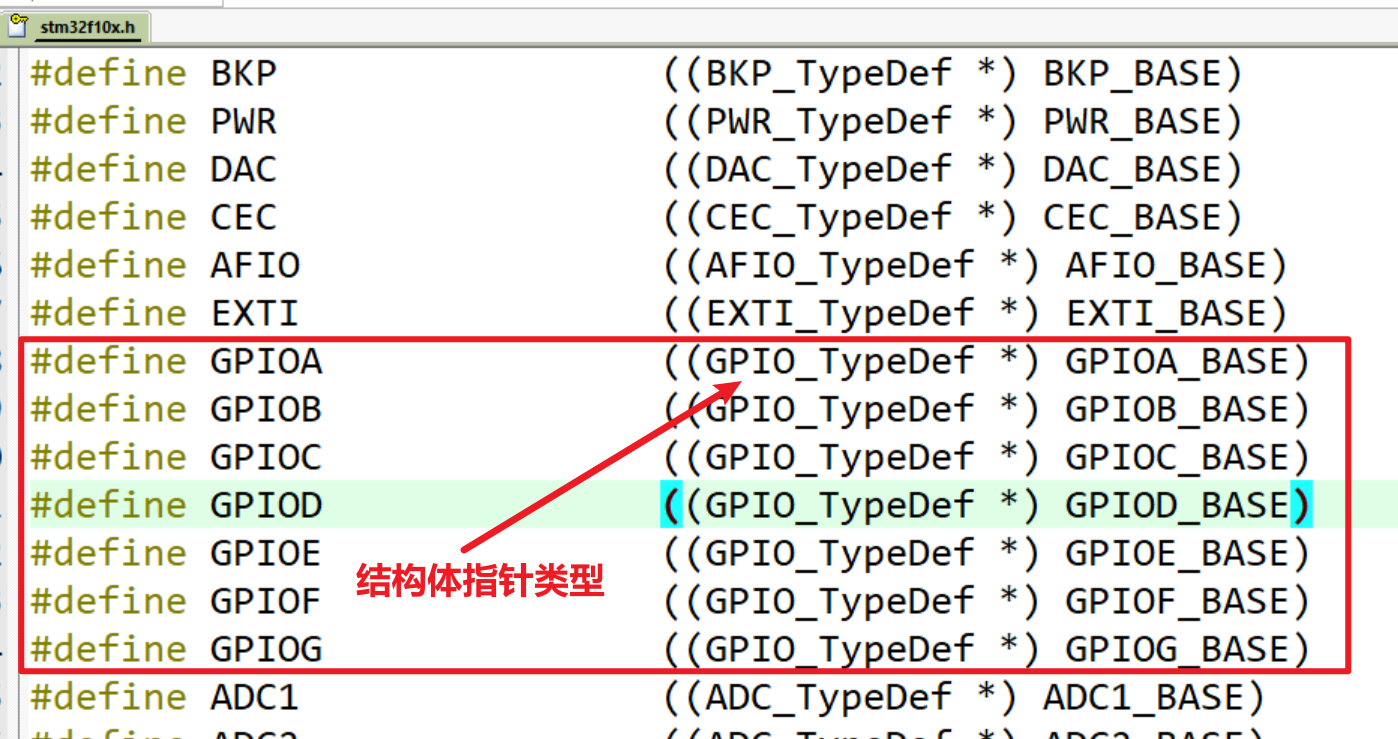

而是在头文件stm32f10x.h中，直接用宏定义，定义了可能操作的GPIO 端口，其内容如下：
所以，如果你想要初始化 GPIOC，那么这个参数可以直接传递 GPIOC。
GPIO_InitStruct形参：
这是一个指向 GPIO_InitTypeDef 结构体的指针，该结构体包含了 GPIO 引脚的各种初始化配置信息。
该结构体的类型定义，可以在标准库头文件stm32f10x_gpio.h中找到，内容如下所示：
xxxxxxxxxx
5
1
typedef struct{
2
    uint16_t GPIO_Pin;        // 要初始化的引脚编号
3
    GPIOSpeed_TypeDef GPIO_Speed;  // 引脚的输出速度
4
    GPIOMode_TypeDef GPIO_Mode;    // 引脚的工作模式
5
} GPIO_InitTypeDef;
下面解释一下这个结构体的三个成员：
GPIO_Pin成员：
该成员的取值表示要初始化的引脚编号，也就是PC13中的这个13。它是一个16位无符号整数，但它的取值仍然依赖于宏定义，也可以直接在标准库头文件stm32f10x_gpio.h中找到。
内容如下所示：
比如要配置PC13引脚，该成员就可以设置为 GPIO_Pin_13。
如果需要同时配置多个引脚，使用按位或运算符 | 即可。比如同时初始化引脚 10 和 11，可以设置为 GPIO_Pin_10 | GPIO_Pin_11。
GPIO_Speed成员：
指定引脚的输出速度，它是 GPIOSpeed_TypeDef 枚举类型，可以在标准库头文件stm32f10x_gpio.h中找到此枚举类型定义。
它共有三个成员如下：
GPIO_Speed_2MHz：低速，输出速度为 2MHz。
GPIO_Speed_10MHz：中速，输出速度为 10MHz。
GPIO_Speed_50MHz：高速，输出速度为 50MHz。
IO输出速度是一个稍微有点麻烦的概念，但简单来说：
GPIO的输出速度越快，引脚切换电平的时间就越快，对一些需要高速切换电平的外设来说，IO输出速度不能低于最低要求。
IO输出速度越快就越耗电，如果使用电池供电时，就需要考虑功耗问题。
输出速度要根据引脚操作的具体外设来决定，在可能的情况下，尽量选择更低速的输出速度以降低功耗。
在学习的过程中，我们不考虑功耗问题，所以如无特殊情况，可以直接使用高速输出速度。
GPIO_Mode成员：
指定引脚的工作模式，它需要传参一个GPIOMode_TypeDef枚举类型的值。可以在标准库头文件stm32f10x_gpio.h中找到此枚举类型定义。
它有以下成员：
GPIO_Mode_AIN：模拟输入模式。
AIN 代表 Analog Input（模拟输入）
用于接收引脚模拟信号输入，我们暂时用不到。
GPIO_Mode_IN_FLOATING：浮空输入模式。IN 代表 Input（输入），FLOATING 代表 Floating（浮空）。
GPIO_Mode_IPD：下拉输入模式。IPD 代表 Input Pull-Down（输入下拉）。
GPIO_Mode_IPU：上拉输入模式。IPU 代表 Input Pull-Up（输入上拉）。
GPIO_Mode_Out_OD：开漏输出模式。Out 代表 Output（输出），OD 代表 Open-Drain（开漏）。
GPIO_Mode_Out_PP：推挽输出模式。Out 代表 Output（输出），PP 代表 Push-Pull（推挽）。
GPIO_Mode_AF_OD：复用开漏输出模式。AF 代表 Alternate Function（复用功能），OD 代表 Open-Drain（开漏）。
GPIO_Mode_AF_PP：复用推挽输出模式。AF 代表 Alternate Function（复用功能），PP 代表 Push-Pull（推挽）。
注意，一个引脚在同一时间不能同时设置为多种工作模式，只能在上述枚举值中选择一个。

GPIO_WriteBit函数

_Gn!
GPIO_WriteBit 是 STM32 标准外设库中用于设置 GPIO 引脚电平的函数。该函数的函数名中带有"Write"单词，说明它是一个输出向的函数。
实际上该函数在引脚配置为输出模式下才能够使用，用于向输出数据寄存器写1或者0，用于控制引脚的电平状态。
该函数的声明如下所示：
xxxxxxxxxx
1
1
void GPIO_WriteBit(GPIO_TypeDef* GPIOx, uint16_t GPIO_Pin, BitAction BitVal);
函数没有返回值，所以只需要弄明白它的参数即可。
解释一下形参：
GPIOx形参：
这是一个指向 GPIO_TypeDef 结构体的指针，用于指定要初始化的 GPIO 端口。
上面已经解释过了，如果你想要初始化 GPIOC，那么这个参数可以直接传递 GPIOC。
GPIO_Pin形参：
在上面的 GPIO_InitTypeDef 结构体中，我们见过同名的成员，实际上它们的意思也确实是一样的。
用于指出要操作的引脚编号，如果要操作的是13号引脚，可以直接传参 GPIO_Pin_13。
BitVal形参：
这是一个BitAction类型的参数，用于指定向输出数据寄存器输出0或者1。这是一个枚举类型，可以在标准库头文件stm32f10x_gpio.h中找到此枚举类型定义，其类型定义如下（）：
x
1
typedef enum{
2
    Bit_RESET = 0,
3
    Bit_SET
4
}BitAction;
很明显，它可以取两个值：
Bit_RESET：向输出数据寄存器中写入0
Bit_SET：向输出数据寄存器中写入1
利用该函数就可以完成对引脚的控制，当然选择不同的输出模式，最终引脚的电平表现是不同的。

编写代码，实现功能

_Gn!

现在我们使用开漏输出模式，来实现点亮/熄灭PC13指示灯，参考代码如下：


x
1
#include "stm32f10x.h"                  // Device header
2

3
int main(void) {
4
    // 1.开启GPIOC外设时钟
5
    RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOC, ENABLE);
6

7
    // 2.1 初始化GPIO_InitTypeDef结构体,设置工作模式和输出速度
8
    GPIO_InitTypeDef GPIO_InitStruct;   // GPIO_InitStruct是一个习惯命名
9
    GPIO_InitStruct.GPIO_Pin = GPIO_Pin_13;     // 初始化的引脚是PC13引脚
10
    GPIO_InitStruct.GPIO_Speed = GPIO_Speed_50MHz;      // 工作速度为高速50MHz
11
    GPIO_InitStruct.GPIO_Mode = GPIO_Mode_Out_OD;   // 引脚的工作模式是开漏输出模式
12
    // 2.2 调用GPIO_Init, 完成PC13引脚初始化
13
    GPIO_Init(GPIOC, &GPIO_InitStruct);
14

15
    // 下面两句代码，轮流放开可以控制PC13指示灯的亮灭
16
    // 3.1 在开漏输出模式的情况下，向输出数据寄存器写0，引脚输出低电平，点亮
17
    // GPIO_WriteBit(GPIOC, GPIO_Pin_13, Bit_RESET);
18
    // 3.2 在开漏输出模式的情况下，向输出数据寄存器写1，引脚高阻抗，熄灭
19
    // GPIO_WriteBit(GPIOC, GPIO_Pin_13, Bit_SET);
20

21
    while (1) {
22
    }
23
}
24

编号3的两句代码，可以轮流注释掉，从而控制PC13指示灯的亮灭。

除此之外，我们还可以通过一个简单的思路，实现指示灯的闪烁：

点亮PC13指示灯
程序延时休眠一段时间，比如100ms
熄灭PC13指示灯
程序延时休眠一段时间，比如100ms

循环往复的执行上述结构，就能轻松实现闪烁了。

首先，为了实现程序延时功能，你还需要把"Delay模块"的源文件和头文件添加到工程中。你可以在"百度网盘 -- 函数模块 -- Delay函数模块"文件夹下找到这个源文件和头文件。

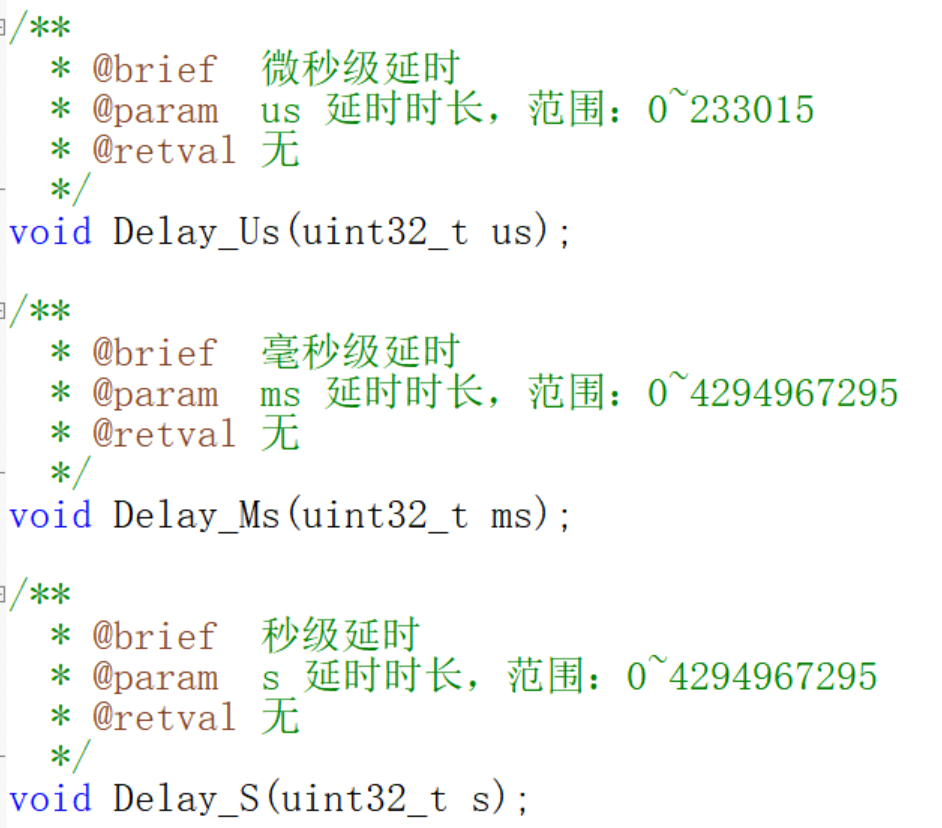

该模块提供了下面三个函数，大家可以直接使用：

Delay模块函数-图

首先你需要在工程目录下，新建一个"Tools"文件夹用来存放模块的文件，并且需要同步在Keil5软件中新建一个"Tools"组并将文件添加进去，最后你还需要将"Tools"添加到工程的头文件目录中去。

这些操作之前文档中都做过，这里不再赘述，若有疑问不妨直接互相问问或者问问老师。

添加完成后，不要忘记修改main.c文件，需要在main.c文件中包含头文件。

整体实现后的参考代码如下所示：


x
1
#include "stm32f10x.h"                  // Device header
2
#include "Delay.h"                      // 包含Delay模块头文件
3

4
int main(void) {
5
    // 1.开启GPIOC外设时钟
6
    RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOC, ENABLE);
7

8
    // 2.1 初始化GPIO_InitTypeDef结构体,设置工作模式和输出速度
9
    GPIO_InitTypeDef GPIO_InitStruct;   // GPIO_InitStruct是一个习惯命名
10
    GPIO_InitStruct.GPIO_Pin = GPIO_Pin_13;     // 初始化的引脚是PC13引脚
11
    GPIO_InitStruct.GPIO_Speed = GPIO_Speed_50MHz;      // 工作速度为高速50MHz
12
    GPIO_InitStruct.GPIO_Mode = GPIO_Mode_Out_OD;   // 引脚的工作模式是开漏输出模式
13
    // 2.2 调用GPIO_Init, 完成PC13引脚初始化
14
    GPIO_Init(GPIOC, &GPIO_InitStruct);
15

16
    // 下面两句代码，轮流放开可以控制PC13指示灯的亮灭
17
    // 3.1 在开漏输出模式的情况下，向输出数据寄存器写0，引脚输出低电平，点亮
18
    // GPIO_WriteBit(GPIOC, GPIO_Pin_13, Bit_RESET);
19
    // 3.2 在开漏输出模式的情况下，向输出数据寄存器写1，引脚高阻抗，熄灭
20
    // GPIO_WriteBit(GPIOC, GPIO_Pin_13, Bit_SET);
21

22
    while (1) {
23
        // PC13指示灯闪烁
24
        // 1.点亮PC13指示灯
25
        GPIO_WriteBit(GPIOC, GPIO_Pin_13, Bit_RESET);
26
        // 2.延时100ms
27
        Delay_Ms(100);
28
        // 熄灭PC13指示灯
29
        GPIO_WriteBit(GPIOC, GPIO_Pin_13, Bit_SET);
30
        // 2.延时100ms
31
        Delay_Ms(100);
32
    }
33
}
34

以上，一个最最基本的STM32实验就完成啦，恭喜你，你现在已经可以称得上入门了。

使用Astyle自动格式化代码（必做）

_Gn!
在Keil5软件当中编写代码，由于Keil5软件本身没有自动格式化代码的功能，经常会碰到一个棘手的问题，
手动调整代码格式既繁琐又耗时，影响编码效率。
但如果无视代码缩进对齐格式，不仅影响可读性，还可能导致对代码结构的误判，例如大括号边界不清晰，容易引发逻辑错误。
总之，我们需要一个三方工具来帮助我们完成代码的自动格式化：也就是使用一个简单的快捷键，就可以自动格式化代码，对齐代码格式。
Astyle（Artistic Style）是一个代码自动格式化工具，用于美化和规范 C、C++、C# 和 Java 代码的缩进、对齐、括号风格等。它可以自动调整代码格式，提高可读性，减少因代码缩进混乱而导致的错误。
Astyle可以集成到Keil5软件当中，下面来讲解一下该软件的使用流程。

第一步: 下载Astyle

_Gn!

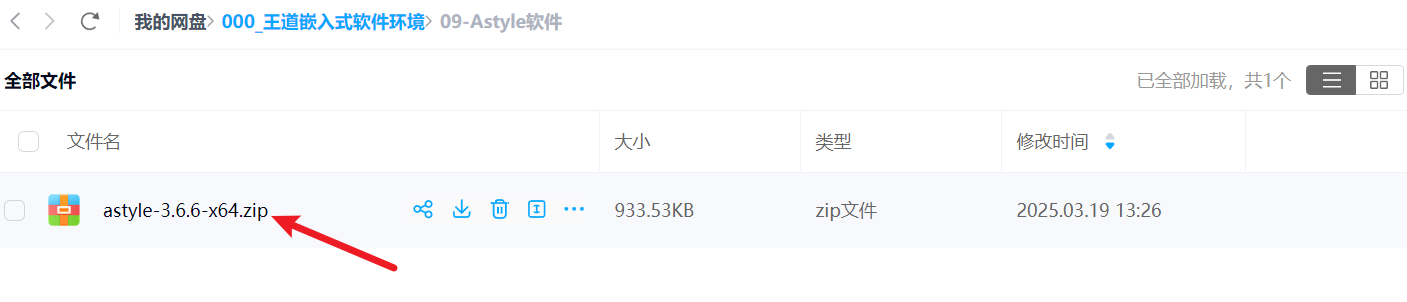

大家可以在"百度网盘 -- 王道嵌入式软件环境 -- Astyle软件"当中找到Astyle软件的压缩包。
如果你已经下载过了，那就不需要重新下载了，如果还没有下载那就去百度网盘中下载一下。
通过网盘分享的文件：000_王道嵌入式软件环境
链接: https://pan.baidu.com/s/1PovrhzvoIKDGgIZ4ZxYETA?pwd=4cxz 提取码: 4cxz

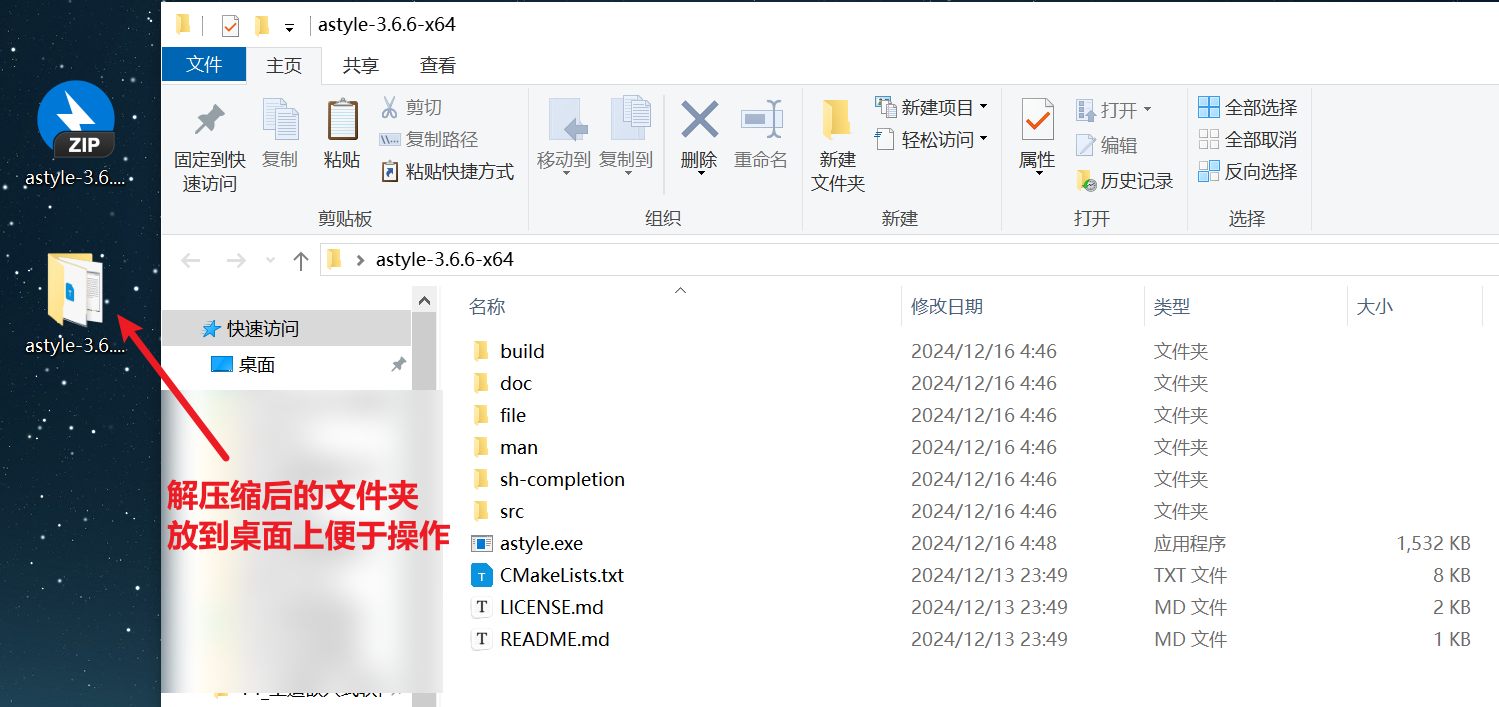

注意下载完成后，要将它进行解压缩操作，比如解压缩到桌面，你将得到下面一个文件夹：

第二步: 将Astyle文件夹放入Keil5安装目录下

_Gn!
接下来，你需要将解压缩好的Astyle文件夹放入Keil5安装目录下，具体而言需要将这个文件夹放入安装时选择的Core位置。

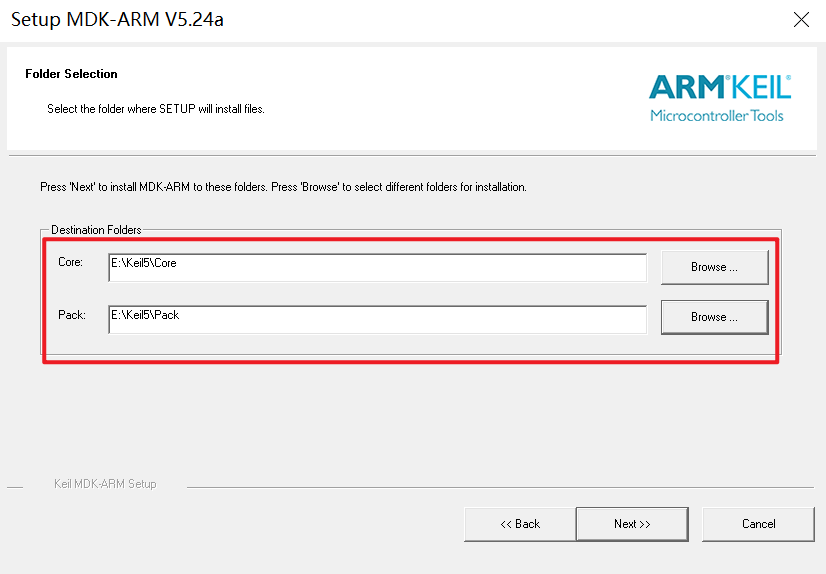

如果在安装Keil5软件的时候如果你专门配置了这个Core位置，如下图所示：

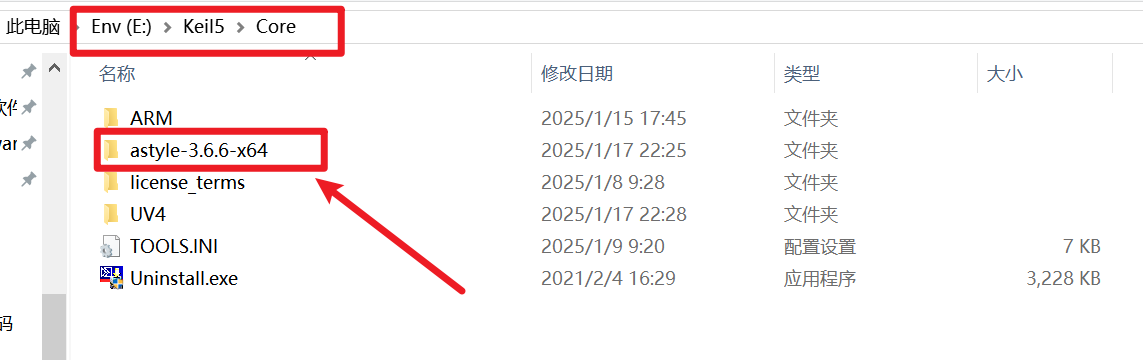

那么你就找到这个Core位置，将文件夹剪切进去，如下图所示：
如果你实在找不到放到哪里，可以求助老师。

第三步：在Keil5软件中配置AStyle

_Gn!
最后只需要在Keil5软件当中配置AStyle即可，操作步骤如下：

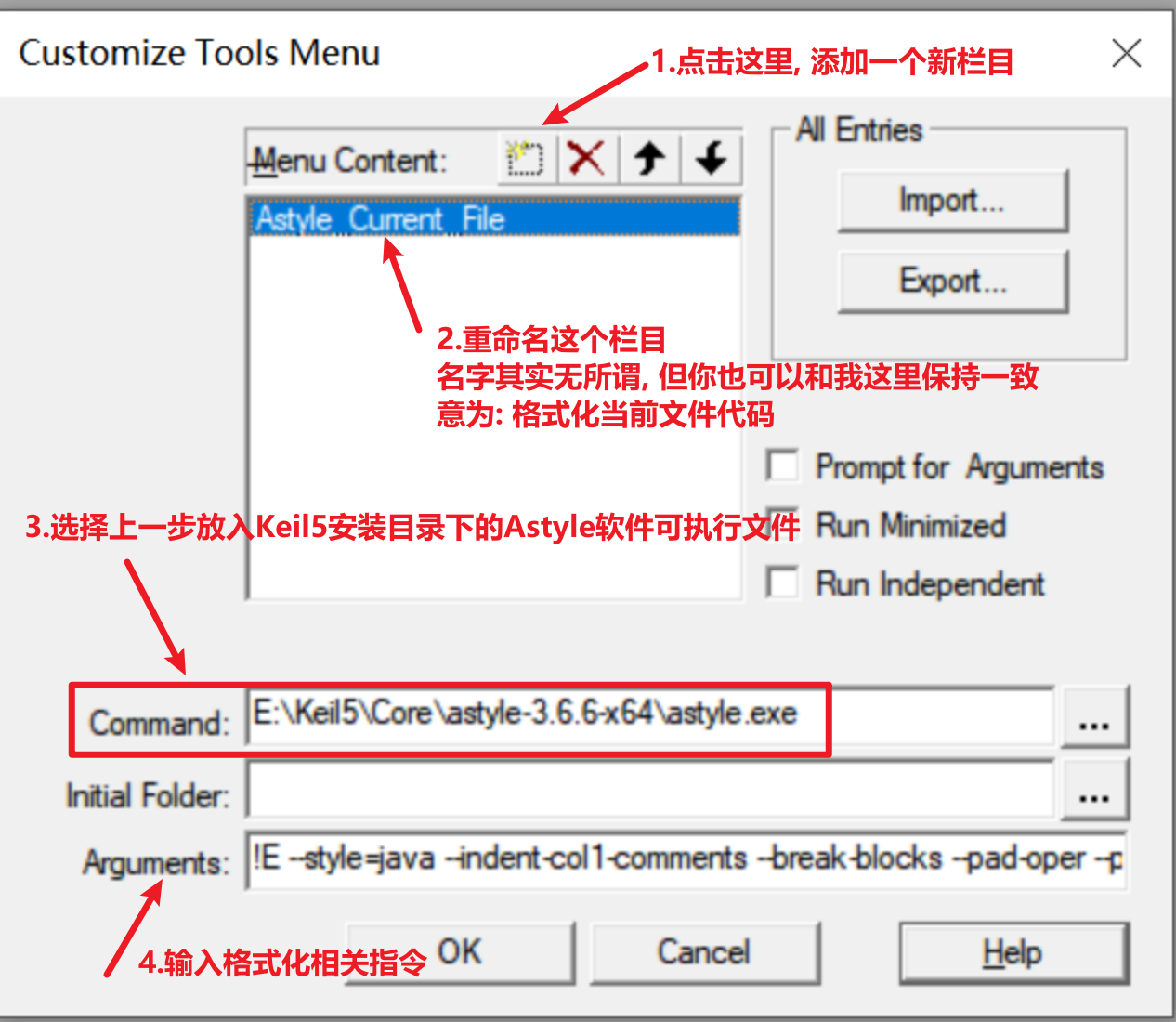

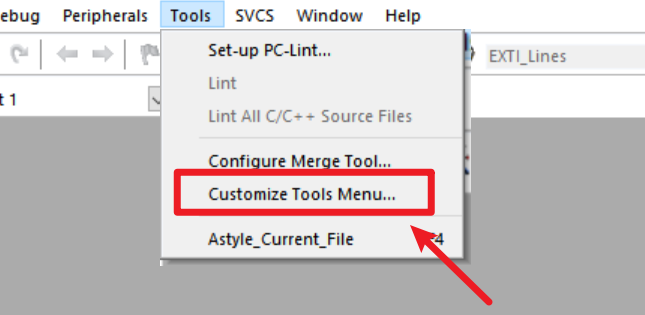

打开Keil5菜单栏的下列菜单:
打开后，在弹出的窗口进行下列配置：
最后一步，需要填入一系列格式化相关的指令，这些指令用于确定将代码最终格式化为什么样子。
大家可以直接参考我的配置：
xxxxxxxxxx
1
1
!E --style=java --indent-col1-comments --break-blocks --pad-oper --pad-comma --pad-header --unpad-paren --align-pointer=name --break-one-line-headers --add-braces --max-code-length=120
直接将这一段复制粘贴到上面"Arguments"输入框中。
注:
这些指令的作用如下列表格所示：
参数作用
!E Keil5 传入当前编辑的文件路径，也就是格式化当前文件
--style=java 采用 Java 的大括号风格（大括号独占一行）
--indent-col1-comments 自动缩进注释格式，使其对齐代码块
--break-blocks 在代码块之间添加空行
--pad-oper 操作符（+、-、= 等）两侧加空格
--pad-comma 逗号 , 后面加空格
--pad-header if, for, while 关键字后加空格
--unpad-paren 移除括号()内侧的空格，让括号更紧凑
--align-pointer=name 对齐指针*，使其靠近变量名，而不是数据类型
--break-one-line-headers if, while, for 语句强制换行
--add-braces 为单行 if, while, for 语句添加大括号 {}
--max-code-length=120 代码行长度超过 120个字符时换行
一般不需要修改上述这些指令，大家直接照抄即可，感兴趣且有闲余时间再考虑去研究研究这些指令。

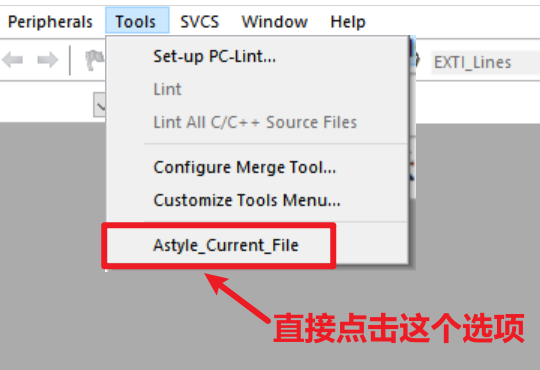

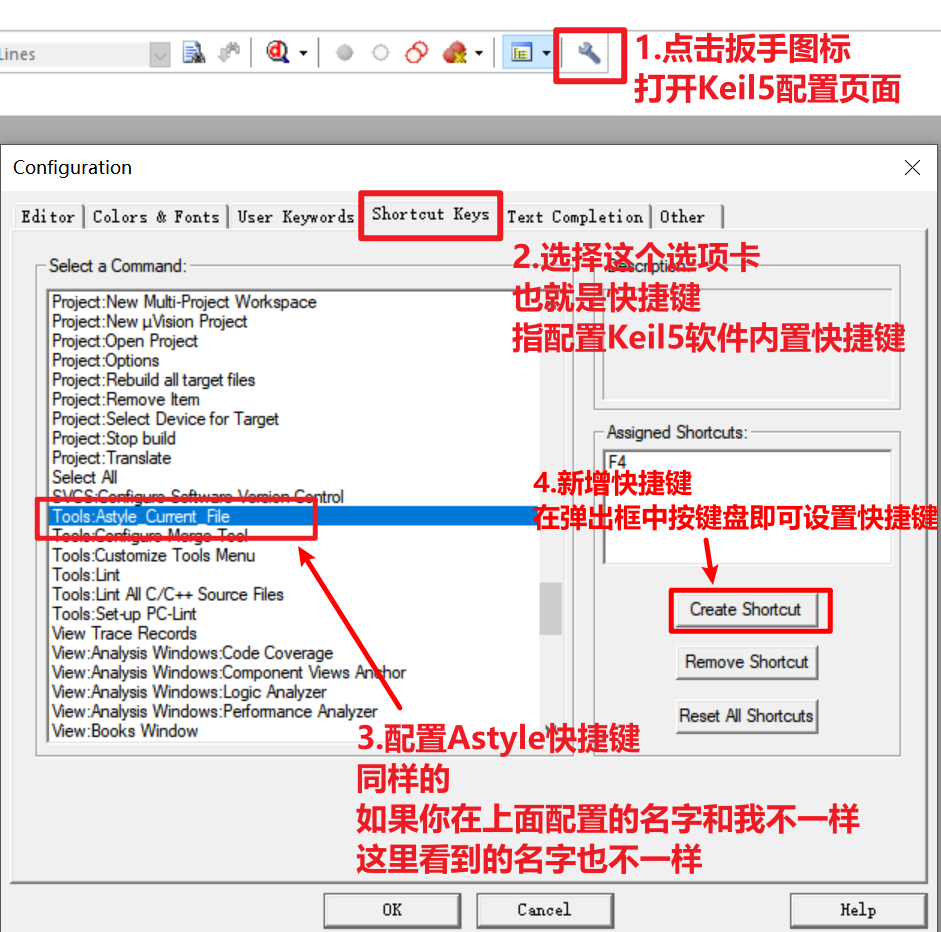

完成上述配置后，就可以测试一下格式化效果了，使用方式如下：
注意点击的选项就是你刚刚新增栏目的名字，如果你的名字和我不一样，那么看到的选项名也不一样。

参数	作用
`!E`	Keil5 传入当前编辑的文件路径，也就是格式化当前文件
`--style=java`	采用 Java 的大括号风格（大括号独占一行）
`--indent-col1-comments`	自动缩进注释格式，使其对齐代码块
`--break-blocks`	在代码块之间添加空行
`--pad-oper`	操作符（`+`、`-`、`=` 等）两侧加空格
`--pad-comma`	逗号 `,` 后面加空格
`--pad-header`	`if`, `for`, `while` 关键字后加空格
`--unpad-paren`	移除括号`()`内侧的空格，让括号更紧凑
`--align-pointer=name`	对齐指针`*`，使其靠近变量名，而不是数据类型
`--break-one-line-headers`	`if`, `while`, `for` 语句强制换行
`--add-braces`	为单行 `if`, `while`, `for` 语句添加大括号 `{}`
`--max-code-length=120`	代码行长度超过 120个字符时换行

第四步：配置快捷键

_Gn!
如果每一次格式化代码都需要点击选项，还是有点太慢了，太笨了。所以我们要给Astyle格式化代码，配置一个快捷键。
具体的操作流程如下：
我建议将这个快捷键配置为"F4"，你也可以配置为你自己喜欢的快捷键。

注意事项

_Gn!
在使用快捷键（比如"F4"）格式化代码之前，推荐先使用快捷键"Ctrl + S"保存一下文件，然后再执行格式化操作。
如果修改代码后没有保存文件，直接使用快捷键格式化代码，有几率会格式化失败！

嵌入式基础教程——STM32单片机卷2HelloWorld节04标准库点灯实验最新版本V1.0王道嵌入式团队COPYRIGHT ⓒ 2021-2025 王道版权所有
